微点散射技术拆解②｜微点簇光学设计，看懂 MTF 与能量搬运效应
理解对比度理论之后，很多同行会问：镜片是如何精准实现对比度衰减？答案就藏在镜片表面的微点簇结构之中。
评估镜片对对比度的衰减效果，行业通用、最科学的指标是 MTF，也就是调制传递函数。
原理：对比光线穿过镜片之前和之后画面的明暗差异，光线经过镜片散射，明暗差值会变小。我们使用标准格栅图案测试镜片，仪器对比输入、输出对比度，计算得到 MTF 值，量化镜片成像质量。
为什么使用标准格栅？
格栅是图像的基础单元，人脸、树叶等任何画面，都可以拆解为粗细不同的明暗条纹；
标准格栅输入对比度固定，测试结果客观，不受环境干扰，支持全球镜片横向对比；
粗细格栅对应不同视觉细节：粗格栅代表低频，对应物体大轮廓；细格栅代表高频，对应文字、纹理等精细细节；中频格栅，则是人眼视觉神经最敏感的区间。
微点散射镜片的目标：专门衰减中频对比度，保留低频轮廓与高频细节，不会将整个画面全部雾化模糊。

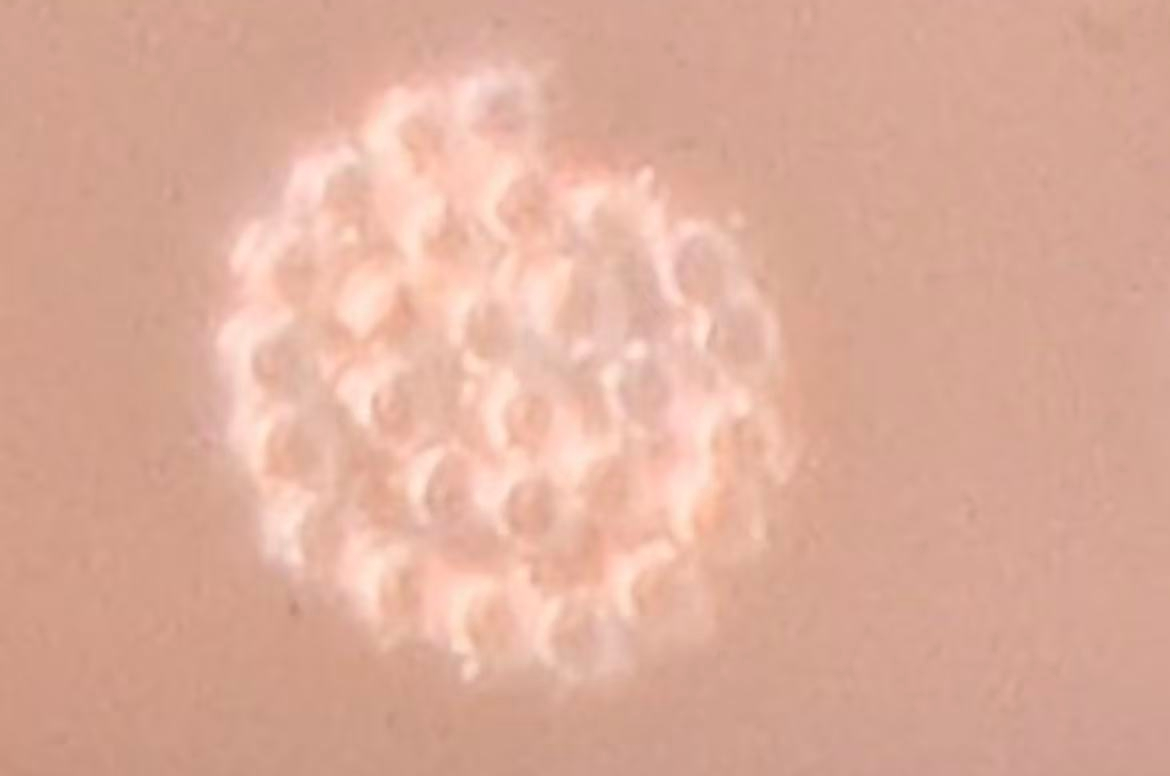

水木年华视控微点散射镜片，镜片表面分布数万组微点簇。
单个微点直径 30~40 微米，20-30 个微点紧密聚集在一起，构成一组微点簇。微点的物理尺寸，直接决定光线散射偏转角度。
30~40 微米的微点，可以产生 1~3° 的小角度散射。散射角度需要严格控制：微点尺寸偏大，散射角度过大，画面整体容易模糊；尺寸偏小，散射力度不足，无法有效衰减对比度。
我们可以把格栅想象成一组相邻的亮条纹、暗条纹。
微点产生的小角度散射，会把亮条纹里面的光线，“搬运” 到相邻的暗条纹区域，明暗差距缩小，对比度随之下降，这就是能量搬运效应。
中频格栅：条纹粗细刚好匹配人眼敏感区间，大量亮光填入暗区，中频对比度显著衰减；
低频粗格栅：条纹宽，搬运进来的光线占比低，物体大轮廓完整保留；
高频细格栅：条纹极细，散射带来的影响很小，文字、精细纹理等高频细节保留完好。
人眼视觉神经，对中频（对应视力表 0.8~1.0 区间）最为敏感。
微点簇相当于光学陷波滤波器，精准针对中频区间降低对比度。只在关键频段做干预，不破坏看轮廓、看小字的视觉能力。
微点簇依靠微米级尺寸，完成可控的小角度散射，通过能量搬运，精准衰减人眼敏感的中频对比度。
